โซลูชันการผลิตอัจฉริยะสำหรับแม่พิมพ์คอมโพสิตที่มีความแม่นยำ

I. ความต้องการของตลาดสำหรับแม่พิมพ์วัสดุคอมโพสิตที่มีความแม่นยำสูง-ยังคงเพิ่มขึ้นอย่างต่อเนื่อง

ปัจจุบัน อุตสาหกรรมวัสดุคอมโพสิตทั่วโลกกำลังเร่งพัฒนาไปสู่การลดน้ำหนัก ความแม่นยำ -ระดับไฮเอนด์และการพัฒนาขนาดใหญ่- ในภาคส่วนปลายน้ำหลักๆ เช่น ยานพาหนะพลังงานใหม่ การบินและอวกาศ การขนส่งทางรถไฟ อุปกรณ์ไฟฟ้า-ระดับไฮเอนด์ และผลิตภัณฑ์ห้องน้ำอัจฉริยะ อัตราการเจาะการใช้งานของส่วนประกอบวัสดุคอมโพสิต เช่น คาร์บอนไฟเบอร์, SMC, BMC, GMT และ LFT เพิ่มขึ้นอย่างต่อเนื่อง ซึ่งผลักดันการเติบโตโดยตรงอย่างรวดเร็วในความต้องการแม่พิมพ์วัสดุคอมโพสิตที่มีความแม่นยำสูง-



แม่พิมพ์ธรรมดาแบบดั้งเดิมสามารถตอบสนองความต้องการการปรับรูปร่างขั้นพื้นฐานเท่านั้น แต่มีปัญหาเช่นการเบี่ยงเบนขนาดใหญ่ อัตราผลผลิตต่ำ และความสม่ำเสมอของแบทช์ไม่ดี ไม่สามารถเป็นไปตามมาตรฐานที่เข้มงวดสำหรับการประกอบที่มีความแม่นยำ ความแข็งแรงสูง และความต้านทานการกัดกร่อนสูงของอุปกรณ์ระดับไฮเอนด์- ด้วยการยกระดับมาตรฐานอุตสาหกรรม ความต้องการของตลาดในด้านความแม่นยำ รูปลักษณ์ และความเสถียรทางกลของชิ้นส่วนคอมโพสิตยังคงเพิ่มขึ้นอย่างต่อเนื่อง แม่พิมพ์แบบดั้งเดิมไม่เหมาะกับความต้องการ-การผลิตจำนวนมากในระดับสูงอีกต่อไป

ในขณะเดียวกัน การผลิตแม่พิมพ์วัสดุคอมโพสิตระดับไฮเอนด์-ในประเทศกำลังเร่งตัวขึ้น ซึ่งทำลายรูปแบบการพึ่งพาการนำเข้า องค์กรที่มีความสามารถในการวิจัยและพัฒนาอิสระตลอดจนการผลิตที่แม่นยำกลายเป็นบริษัทที่โดดเด่น ความต้องการของอุตสาหกรรมได้เปลี่ยนจากการสร้างรูปทรงพื้นฐานไปสู่ความแม่นยำสูง ความเสถียรสูง และการจัดรูปทรงคุณภาพสูง-ที่มีอายุการใช้งานยาวนาน- แม่พิมพ์ที่มีความแม่นยำได้กลายเป็นส่วนสำคัญที่จำเป็นต่อการพัฒนา-ระดับสูงและขนาดใหญ่-ของอุตสาหกรรมวัสดุคอมโพสิต





ครั้งที่สอง ความสำคัญหลักของแม่พิมพ์ที่มีความแม่นยำในการผลิตวัสดุคอมโพสิต

การขึ้นรูปวัสดุคอมโพสิตแตกต่างจากการแปรรูปโลหะแบบดั้งเดิม โดยอาศัยเทคนิคพิเศษ เช่น อุณหภูมิสูง ความดันสูง การไหลและการแข็งตัวของเรซิน และการชุบชั้นเส้นใย ความแม่นยำ ประสิทธิภาพ และผลผลิตขั้นสุดท้ายของผลิตภัณฑ์จะขึ้นอยู่กับคุณภาพของแกนแม่พิมพ์ทั้งหมด แม่พิมพ์ที่มีความแม่นยำเป็นรากฐานหลักสำหรับการผลิตจำนวนมากสำหรับวัสดุคอมโพสิตระดับไฮเอนด์- และมีมูลค่าทางอุตสาหกรรมที่ไม่สามารถทดแทนได้



1. กำหนดความถูกต้องของผลิตภัณฑ์และความเข้ากันได้ของชุดประกอบ

การขึ้นรูปของวัสดุคอมโพสิตมีแนวโน้มที่จะหดตัวด้วยความร้อนและการเคลื่อนตัวของเส้นใย และแม่พิมพ์ธรรมดามักส่งผลให้เกิดปัญหาต่างๆ เช่น การบิดงอของผลิตภัณฑ์ การเบี่ยงเบนตำแหน่งของรู และการเสียรูปของพื้นผิว แม่พิมพ์ที่มีความแม่นยำผ่านการชดเชยการจำลองการเสียรูปก่อน- การประมวลผลช่องที่มีความแม่นยำสูง- และการออกแบบการเสริมแรงอย่างเข้มงวด สามารถควบคุมความทนทานของผลิตภัณฑ์ภายใน ±0.02 มม. ทำให้มั่นใจในความแม่นยำของ-พื้นผิวที่มีผนังบางและไม่สม่ำเสมอและตำแหน่งของรูที่แม่นยำ และตอบสนองข้อกำหนดการประกอบที่ราบรื่นของส่วนประกอบ-ระดับไฮเอนด์



2. กำจัดข้อบกพร่องของการก่อตัวที่แหล่งที่มาและเพิ่มอัตราผลตอบแทนของผลิตภัณฑ์ที่ผ่านการรับรอง

ข้อบกพร่อง เช่น รังผึ้ง-เช่นรูพรุน การแบ่งชั้น การขาดแคลนวัสดุ และการบ่มที่ไม่สม่ำเสมอ สาเหตุส่วนใหญ่มาจากการออกแบบช่องทางการไหลของเชื้อรา ระบบไอเสีย และการควบคุมอุณหภูมิอย่างไม่สมเหตุสมผล แม่พิมพ์ที่มีความแม่นยำนั้นมาพร้อมกับการจำลอง-ช่องทางการไหลที่ปรับให้เหมาะสม ระบบไอเสียแบบกระจาย และระบบควบคุมอุณหภูมิโซนเพื่อให้เกิดการเติมวัสดุที่สม่ำเสมอ การปล่อยก๊าซที่สมบูรณ์ และการบ่มแบบซิงโครนัสทั่วทั้งพื้นที่ อัตราผลตอบแทนการผลิตจำนวนมากสามารถเข้าถึงได้มากกว่า 98% ซึ่งช่วยลดต้นทุนเศษเหล็กได้อย่างมีประสิทธิภาพ



3. ตรวจสอบความเสถียรและความสม่ำเสมอของคุณสมบัติทางกลของผลิตภัณฑ์

ความแข็งแรงและความล้าของวัสดุคอมโพสิตระดับไฮเอนด์-ขึ้นอยู่กับความสม่ำเสมอของการแทรกซึมและการบ่มของเรซิน แม่พิมพ์ที่มีความแม่นยำสามารถควบคุมความแตกต่างของอุณหภูมิในโพรงแม่พิมพ์ได้ภายใน ±1 องศา ซึ่งควบคุมจังหวะการบ่มและการกระจายของเส้นใยอย่างแม่นยำ ขจัดปัญหาต่างๆ เช่น การบ่มที่ไม่สม่ำเสมอในท้องถิ่นและการรวมตัวของเส้นใย ทำให้มั่นใจได้ถึงคุณสมบัติทางกลที่สม่ำเสมอของผลิตภัณฑ์เป็นชุด และเป็นไปตามมาตรฐานความปลอดภัยและความทนทานของอุปกรณ์ระดับไฮเอนด์-



4. ลดต้นทุนและเพิ่มประสิทธิภาพ และปรับให้เข้ากับ-การผลิตจำนวนมาก

แม่พิมพ์ที่มีความแม่นยำใช้โครงสร้างโมดูลาร์ที่-ทนทานต่อการสึกหรอและการกัดกร่อน- ซึ่งทำให้อายุการใช้งานยาวนานขึ้น รอบการขึ้นรูปสั้นลง และการเปลี่ยนและบำรุงรักษาแม่พิมพ์เร็วขึ้น วิธีนี้สามารถลดการสูญเสียเวลาหยุดทำงาน ค่าใช้จ่ายในการเปลี่ยนแม่พิมพ์และการซ่อมแซมได้อย่างมีประสิทธิภาพ และช่วยให้องค์กรต่างๆ บรรลุ-การผลิตจำนวนมากที่มีความแม่นยำสูงและต่ำ-ต้นทุน-จำนวนมาก



ที่สาม JMJT Mold ประเทศจีน วัสดุคอมโพสิตขั้นสูง การผลิตแม่พิมพ์ที่มีความแม่นยำ เทคโนโลยีหลัก



Taizhou Huangyan Jiutai Mould Co., Ltd.มีส่วนร่วมอย่างลึกซึ้งในการวิจัยและการผลิต SMC, BMC, RTM, การรีดร้อนของวัสดุก่อน-, LFT และแม่พิมพ์วัสดุผสมเทอร์โมเซตติงอื่นๆ เป็นเวลาหลายปี โดยเจาะลึกจุดด้อยของกระบวนการขึ้นรูปวัสดุคอมโพสิต และสร้างระบบทางเทคนิคหลักที่บูรณาการการออกแบบการจำลอง การประมวลผลที่แม่นยำ การเพิ่มประสิทธิภาพการควบคุมความร้อน การเสริมความแข็งแกร่งของพื้นผิว และการสอบเทียบการควบคุมคุณภาพ ระดับทางเทคนิคสอดคล้องกับมาตรฐานสากลและสามารถเปรียบเทียบได้กับคุณภาพแม่พิมพ์นำเข้าระดับสูง-



1. เทคโนโลยีการคาดการณ์การจำลอง CAD/CAE แบบบูรณาการ

JMJT แม่พิมพ์จีนได้ละทิ้งประสบการณ์แบบเดิมๆ{0}}จากการออกแบบและนำเทคโนโลยีการจำลองการขึ้นรูป CAD/CAE มาใช้ตลอดกระบวนการ ก่อนที่จะใส่แม่พิมพ์ลงในการผลิต การจำลองสภาพการทำงานเต็มรูปแบบจะเสร็จสิ้นเพื่อวิเคราะห์การไหลของเรซิน การวางแนวของเส้นใย สนามอุณหภูมิ และการเปลี่ยนรูปแรงดันสูง-อย่างแม่นยำ และเพื่อคาดการณ์ปัญหาที่อาจเกิดขึ้น เช่น รูอากาศ การขาดแคลนวัสดุ และการเสียรูปล่วงหน้า ช่องการไหล ไอเสีย โพรงแม่พิมพ์ และพารามิเตอร์ก่อน-การเปลี่ยนรูปได้รับการปรับให้เหมาะสมเพื่อลดข้อบกพร่องจากแหล่งที่มา ลดระยะเวลาทดลองใช้แม่พิมพ์ให้สั้นลง และลดต้นทุนการทำซ้ำ ในเวลาเดียวกันก็สามารถควบคุมปริมาณปริมาณของคาร์บอนไฟเบอร์ได้อย่างแม่นยำถึง 60%-70% ทำให้มั่นใจได้ถึงความแข็งแรงสูงและคุณลักษณะโมดูลัสสูงของผลิตภัณฑ์

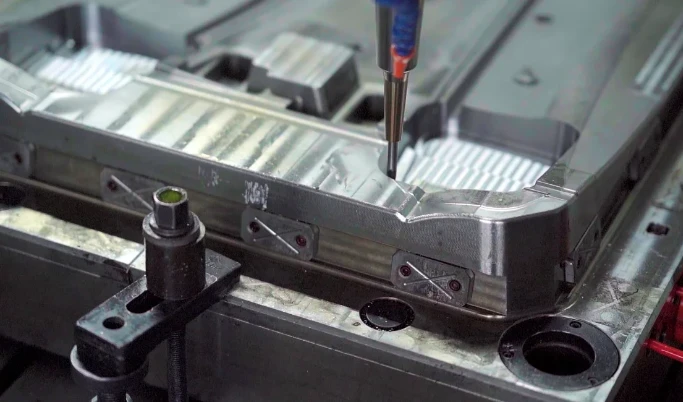

2. เทคโนโลยีการประมวลผลแบบรวมห้า-แกนที่มีความแม่นยำสูง

บริษัทมีอุปกรณ์ระดับไฮเอนด์- เช่น ศูนย์เครื่องจักรกลที่มีความแม่นยำ เครื่องมือวัดพิกัดสาม- และเครื่องสแกนเลเซอร์ ใช้การประมวลผลแบบผสมผสาน CNC ห้า-แกนเพื่อสร้างช่องโดยรวม พื้นผิวที่มีรูปทรงพิเศษ- และรูที่แม่นยำ ซึ่งช่วยลดข้อผิดพลาดในการประกอบ ขนาดที่สำคัญของแม่พิมพ์อยู่ที่ ±0.01 มม. ความหยาบของโพรงจะน้อยกว่าหรือเท่ากับ Ra0.8μm และเหมาะสำหรับการขึ้นรูปส่วนประกอบที่มีรูปร่าง-มีผนังบางและซับซ้อน- เพื่อให้แน่ใจว่าแม่พิมพ์จะติดแน่นและพื้นผิวของผลิตภัณฑ์เรียบเนียน



3. การควบคุมอุณหภูมิที่สมดุลตามโซน-และเทคโนโลยีการซีลแรงดันสูง-

เพื่อตอบสนองต่อคุณลักษณะของการขึ้นรูปแบบ-อุณหภูมิสูงและความดันสูง-ของวัสดุคอมโพสิต Jiutai ได้ปรับแต่งท่อควบคุมอุณหภูมิพาร์ติชันประเภทการจับคู่ช่อง ความแตกต่างของอุณหภูมิทั่วทั้งแม่พิมพ์จะถูกควบคุมภายใน ±1 องศา ทำให้สามารถบ่มวัสดุแบบซิงโครนัสและลดความเครียดตกค้าง โครงสร้างการซีลแรงดันสูง-ได้รับการปรับปรุงให้ปรับให้เข้ากับสภาพการทำงานที่มีแรงดันสูง-ที่ 50-150 บาร์ กำจัดการล้นของขอบและการรั่วซึมของวัสดุ และเข้ากันได้กับกระบวนการขึ้นรูปขั้นสุดท้ายสูง-กระแสหลัก เช่น HP-RTM และ SMC



4. วัสดุที่กำหนดเองและเทคโนโลยีเสริมความแข็งแกร่งของพื้นผิว

ตามสภาพการทำงานที่แตกต่างกันของผลิตภัณฑ์ เหล็กคุณภาพสูง-เช่น P20, 718 และ H13 จะถูกเลือกเพื่อให้มั่นใจถึงความแข็งแกร่ง ทนความร้อน และต้านทานความล้าของแม่พิมพ์ เพื่อแก้ไขปัญหาการกัดกร่อนของเรซินและการสึกหรอของเส้นใย ฟันผุจะต้องได้รับการปรับปรุง เช่น การขัดเงา การทำไนไตรด์ การชุบฮาร์ดโครม และการเคลือบ PVD ซึ่งปรับปรุงความต้านทานการสึกหรอและความต้านทานการกัดกร่อน ยืดอายุของแม่พิมพ์ได้มากกว่า 30% ปรับผลการถอดออกให้เหมาะสม และป้องกันการเกาะติดของแม่พิมพ์และรอยขีดข่วน



5. โครงสร้างแบบแยกส่วนและเทคโนโลยีการควบคุมคุณภาพกระบวนการ-เต็มรูปแบบ

ที่JMJT แม่พิมพ์จีนใช้การออกแบบโมดูลาร์ที่ได้มาตรฐาน เม็ดมีดและโครงสร้างการซีลที่มีช่องโหว่จะถูกแยกออกจากกัน ทำให้สามารถบำรุงรักษาและเปลี่ยนได้อย่างรวดเร็ว และรองรับการเปลี่ยนแปลงแม่พิมพ์อย่างรวดเร็ว ซึ่งช่วยลดเวลาหยุดทำงานลงได้อย่างมาก ด้วยการใช้ระบบคุณภาพ ISO9001 กระบวนการควบคุมคุณภาพที่สมบูรณ์ รวมถึงการตรวจสอบโรงงาน การทดลองแม่พิมพ์ซ้ำ และการสอบเทียบการผลิตจำนวนมากได้ถูกสร้างขึ้น ด้วยการประสานงานสามมิติและการสแกนด้วยเลเซอร์ที่มีความแม่นยำในการตรวจสอบอย่างเต็มรูปแบบ แม่พิมพ์จึงสามารถรับประกันความเสถียร-การผลิตในระยะยาวและความแม่นยำอย่างต่อเนื่อง



IV. สถานการณ์การใช้งานหลักของแม่พิมพ์ที่มีความแม่นยำ

อาศัยเทคโนโลยีหลักที่ครบถ้วนJMJT แม่พิมพ์จีนแม่พิมพ์คอมโพสิตที่มีความแม่นยำเข้ากันได้กับกระบวนการขึ้นรูปทั่วไปทั้งหมด และมีการนำไปใช้อย่างกว้างขวางในห้าสถานการณ์หลัก: พลังงานใหม่ การบินและอวกาศ การขนส่งทางรถไฟ วิศวกรรมไฟฟ้าระดับสูง- และอุตสาหกรรมพลเรือนระดับสูง-

1. สาขายานยนต์พลังงานใหม่

คุณสมบัติหลัก ได้แก่ แม่พิมพ์ที่มีความแม่นยำสำหรับเปลือกแบตเตอรี่ SMC ตัวถังคาร์บอนไฟเบอร์ แชสซีน้ำหนักเบา และชิ้นส่วนป้องกันฉนวน พร้อมความแม่นยำสูง ความสามารถในการปิดผนึกและต้านทานแรงดันที่แข็งแกร่ง ตอบสนองข้อกำหนดการผลิตจำนวนมากที่เข้มงวดสำหรับน้ำหนักเบา ความปลอดภัยสูง และฉนวนสูงของยานพาหนะพลังงานใหม่



2. สาขาการบินระดับไฮเอนด์-

เหมาะสำหรับโครงสร้างที่ผิดปกติของคาร์บอนไฟเบอร์ในการบินและอวกาศ การป้องกันฉนวนกันความร้อน และ-โหลดที่แม่นยำ-ส่วนประกอบแบริ่งพรีเพกแบบกดร้อน ด้วยการออกแบบการเสียรูปต่ำ การควบคุมเส้นใยที่แม่นยำ และเทคโนโลยีการขึ้นรูปที่มีรูพรุนต่ำ ประสิทธิภาพของผลิตภัณฑ์จึงมีเสถียรภาพ และความสม่ำเสมอของขนาดอยู่ในระดับสูง เป็นไปตาม-การประกอบขั้นสุดท้ายระดับสูงและมาตรฐานความทนทานด้านความปลอดภัยของการบินและอวกาศ



3. สาขาระบบขนส่งทางราง

ครอบคลุมการตกแต่งภายในการขนส่งทางรถไฟที่มีน้ำหนักเบา โครงสร้างรับน้ำหนัก- ฉนวน และแม่พิมพ์ส่วนประกอบป้องกันการลดเสียงรบกวน โดยมีความเสถียรในการขึ้นรูปที่ดีเยี่ยม ผลิตภัณฑ์ไม่เปลี่ยนรูปและมีความทนทานต่อสภาพอากาศที่แข็งแกร่ง เหมาะสำหรับการผลิตเป็นชุดมาตรฐานของอุปกรณ์การขนส่งทางรถไฟ



4. สาขาอุปกรณ์ไฟฟ้าระดับไฮเอนด์-

มุ่งเน้นไปที่ชิ้นส่วนฉนวนไฟฟ้าแรงสูง-ของ BMC/SMC การป้องกันทางไฟฟ้า และแม่พิมพ์ส่วนประกอบโครงสร้างทางอุตสาหกรรม โดยมีฉนวนที่มีความแม่นยำสูงและมีเสถียรภาพ โดยไม่มีข้อบกพร่องในชั้นรูอากาศ ทำให้มั่นใจได้ว่าอุปกรณ์ไฟฟ้าจะทำงานได้อย่างปลอดภัย เหมาะสำหรับอุปกรณ์ไฟฟ้าแรงสูง-ปลายทางสูง-



5. พลเรือนและอุตสาหกรรมระดับสูง-

ครอบคลุมห้องน้ำอัจฉริยะของ SMC ส่วนประกอบที่มีความแม่นยำเมลามีน ชิ้นส่วนน้ำหนักเบาอุตสาหกรรม LFT-D และแม่พิมพ์ชิ้นส่วน FRP คุณภาพสูง- โดยคำนึงถึงทั้งความแม่นยำของรูปลักษณ์และความแข็งแรงของโครงสร้าง ซึ่งตอบสนองความต้องการในการผลิตจำนวนมากสำหรับผลิตภัณฑ์น้ำหนักเบาคุณภาพสูง-ทั้งในด้านพลเรือนและอุตสาหกรรม



โดยสรุป ด้วยการพัฒนาของอุตสาหกรรมวัสดุคอมโพสิตไปสู่-แม่พิมพ์ที่มีความแม่นยำสูงและมีขนาดใหญ่- แม่พิมพ์ที่มีความเที่ยงตรงซึ่งเป็นกุญแจสำคัญต่อคุณภาพของผลิตภัณฑ์ ประสิทธิภาพ และการผลิตในปริมาณมากที่มีเสถียรภาพ ได้กลายเป็นส่วนสนับสนุนหลักสำหรับการยกระดับอุตสาหกรรมเจเอ็มเจที

แม่พิมพ์จีนโดยอาศัยการวิจัยและพัฒนาการจำลองที่สมบูรณ์ การผลิตที่แม่นยำ การเพิ่มประสิทธิภาพการควบคุมอุณหภูมิ และเทคโนโลยีการควบคุมคุณภาพกระบวนการ-เต็มรูปแบบ ปรับให้เข้ากับความต้องการการผลิตจำนวนมากที่มีความแม่นยำสูง-ในหลายๆ ด้าน เช่น พลังงานใหม่ การบินและอวกาศ การขนส่งทางรถไฟ และ-วิศวกรรมไฟฟ้าระดับสูง สามารถแก้ปัญหาปัญหาในอุตสาหกรรมได้อย่างครอบคลุม เช่น ความแม่นยำในการขึ้นรูปต่ำ อัตราข้อบกพร่องสูง และความเสถียรที่ไม่เพียงพอของวัสดุคอมโพสิต ในอนาคต,JMJT แม่พิมพ์จีนจะยังคงสร้างสรรค์นวัตกรรมเชิงลึกในเทคโนโลยีแม่พิมพ์วัสดุคอมโพสิตต่อไป ด้วยผลิตภัณฑ์แม่พิมพ์ที่มีความแม่นยำสูง- อายุการใช้งานยาวนาน - และปรับเปลี่ยนได้สูงและโซลูชันที่ปรับแต่งได้เอง เพื่อช่วยลูกค้าลดต้นทุน เพิ่มประสิทธิภาพ ปรับปรุงคุณภาพและการอัปเกรด และส่งเสริมการพัฒนาคุณภาพสูง-ของอุตสาหกรรมวัสดุคอมโพสิต
